ATEX-Streek 2 Opheffend Explosiebestendig Kader 2.7.1 van Jet System With DNV van het Hoge drukwater

• De structuur:

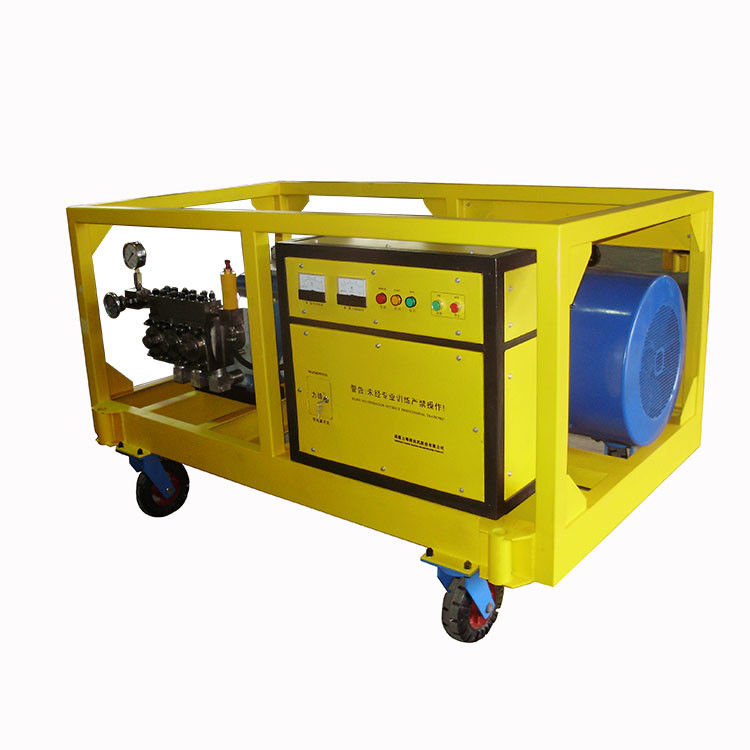

De belangrijkste onderdelen zijn: drievoudige hogedrukzuigerpomp, elektromotor, watertank, inlaatwaterslang en reinigingsaccessoire, elektrische schakelkast.

• Elektromotor: we gebruiken 3-fase 4-polige asynchrone motoren en optioneel ook het model 60HZ verschillende spanning, explosieveilige of frequentie elektromotor volgens het verzoek van de klant.
• Elektrische schakelkast: de belangrijkste functie ervan is het starten, stoppen en de bescherming tegen fasefouten en overbelasting. De fabriek stelt in voor 80% stap-down start, om de schade van de huidige start-up te verminderen, aangezien de transformatordraad ontkoppeling reserveert 65% van de bedradingsuiteinden, kunnen klanten aanpassen aan hun eigen omstandigheden.

• Drievoudige hogedrukzuigerpomp: Het is een drievoudige plunjerpomp, en de werkingsprincipe en onderhoud kunt u vinden in de handleiding van de hogedrukpomp.
• Watertank: de watertank is het apparaat voor het opslaan van water en het filteren. Er zijn twee filterplaten en deze moeten een paar keer worden gecontroleerd. De plaats van het water moet hoger zijn dan de hogedrukpomp, om de lucht van de inlaatleiding uit te sluiten.

4. Reinigingsaccessoire: er zijn veel soorten reinigingsaccessoires; het moet worden afgestemd op het verzoek van de klant. De gebruikelijke zijn: hogedrukslangen, hogedrukbuizen, voetbedieningsklep, spuitpistolen, enz.

Hogedrukslangen zijn de belangrijkste veilige onderdelen van de wasmachine; het moet de ondersteunende producten gebruiken. Voor gebruik moet het worden gecontroleerd en als er slijtage is, moet het worden vervangen. Bevestig de verbinding, voor het geval deze losraakt.

De hogedrukbuizen bevinden zich meestal op een vaste plaats, die is gemaakt van roestvrij staal met extra hoge druk en is geïnstalleerd in een vaste pijpleiding. Bij installatie moet deze overeenkomen met de begrensklep en de globe-klep en de schakelkast.

De voetbedieningsklep wordt gebruikt in de pijpleidingen, containers, roterende ovens van cementfabrieken, soms gebruikt als de dubbele pistoolschakelaar. Bij gebruik van speciale accessoires zoals spuitboom, roterende sproeier, moet de voetbedieningsklep worden gebruikt om de controle van de waterstraalverandering te realiseren. Wanneer de klep los is, de waterstraal.

Spuitpistool is de energieveranderende onderdelen van de pomp, voor de veiligheid, meestal zijn het overloopspuitpistolen, dat wil zeggen dat er een overlooppijp is, wanneer het spuitpistool wordt gesloten, overloopt het en wordt de hogedrukpomp ontladen.

Standaard en op maat gemaakte hogedruk Hydro Laser-eenheden worden gebouwd met Tritan triplex- of quintuplex-pompen. Quintuplex- en triplex-pompen zijn positieve-verplaatsing zuigerpompen die zijn geconfigureerd met drie of vijf plunjers. Hogedrukwaterpompen die worden gebruikt bij hogedrukwaterstralen en waterstraalbewerkingen.

Deze hydro laser hogedrukwaterpompen kunnen worden aangedreven door een elektromotor, diesel- of benzinemotor. Een compleet systeempakket kan klaar zijn om gemakkelijk voor uw volgende moeilijke reinigingstaak te zorgen.

Optionele Uitrusting:
Hydro Dump Gun - Volledig vervaardigd van roestvrij staal.
Jet Tips - Roestvrij staal: Twee (2) Rechte Ronde Patroon of Twee (2) Platte Ventilator Patroon.
Ontladingsmeter.
Overdrukklep - Roestvrijstalen constructie en instelbaar.
Ontladingsslang - 50 ft sectie

Eenheden zijn gemonteerd op vrachtwagens, aanhangwagens of sledes.

Een verscheidenheid aan accessoires is beschikbaar om zich aan te passen aan gespecialiseerde reinigingseisen. Slangen, Reinigingspistolen, Jet Reinigingskoppen: Enkele Opening, Multi Opening, Platte Ventilator, Zelfaangedreven

Voldoen aan een veelheid aan reinigingstoepassingen:
Waterstralen, Water-Chemische Reiniging, Water-Zand Reiniging, Water Power Riool Reiniging & Spoelen

Materiaal dat snel, efficiënt en goedkoop kan worden verwijderd met een Hydro Laser: Verf, Vet, Slib, Slak, Kernzand van gietstukken, Keramisch residu, Asfalt, Koolwaterstofresidu, Zuurresidu, Minerale opbouw, Roest, Marine aangroei, Gepolymeriseerd materiaal, Latex, Kalk van staal, Olie, Chemisch residu en meer...

De machine bestaat voornamelijk uit een hogedrukzuigerpomp, een energiecentrale en reinigingsaccessoires.

1, hogedrukzuigerpomp:

Dit soort pomp, als een horizontale triplex plunjerpomp, wordt aangedreven door een elektromotor, die kan worden verdeeld in twee delen: aandrijfgedeelte en vloeistofgedeelte.

• Aandrijfgedeelte (afbeelding 1)

Dit onderdeel bestaat uit riemschijf, krukas en drijfstang. Door het draaien van de riem en de riemschijf vermindert de elektromotor de snelheid en drijft de krukas aan om te draaien. Vervolgens zet het krukmechanisme de rotatiebeweging om in een rechte heen en weer gaande beweging.

(2) Vloeistofgedeelte (afbeelding 2)

Dit onderdeel bestaat uit plunjerset, hogedrukcilinder en pomphuis, inlaat- en uitlaatwaterklep. In de hogedrukcilinder die op het karkas is bevestigd, drijft de drijfstang de plunjer aan om een heen en weer gaande beweging te maken, waardoor het interne volume van de cilinder periodiek verandert. Tijdens de aanzu slag zwelt de interne capaciteit van het cilinderlichaam, sluit de uitlaatklep en vormt een gedeeltelijk vacuüm. Samen met het effect van de atmosferische druk wordt het aandrijfmedium van de inlaatklep in de hogedrukcilinder gedwongen. Tijdens de afvoerslag sluit de inlaatwaterklep. De plunjerzuiger perst het aandrijfmedium uit de uitlaatwaterklep in het pomphuis en in de drukregelklep, en vervolgens via de hogedrukslang naar het spuitpistool, door wiens weerstand het hogedrukwater zich vormt.

Overdrukklep (afbeelding 3) aan de rechterkant van de pomp is ontworpen om het systeem te beschermen tegen overdruk.
